Hello,



je voudrais mettre un FGD-212 sur l'inter de ma salle de bain.

Celui-ci allume des spots encastrés dans le plafond et la lumière du miroir face à la vasque .



un inter pour lum plafond et un inter pour lum miroir.



je voudrais en faite tout mettre sur un inter avec mon FGD-212



Votre avis sur le branchement ?

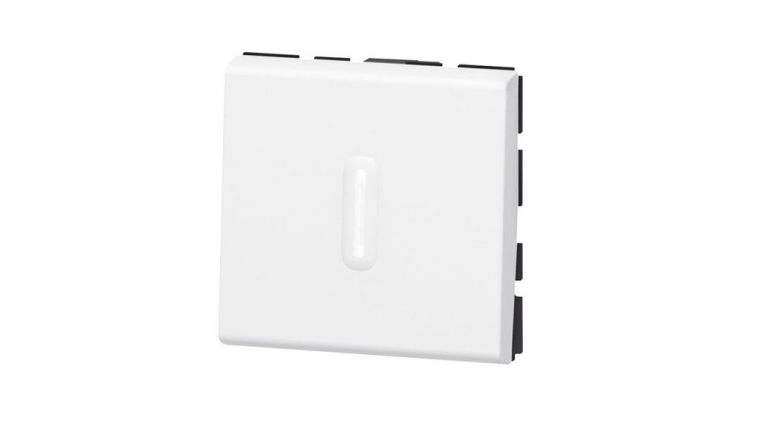

Le mieux serait je pense un bouton poussoir type :




merci par avance,



Minos



Lien vers le commentaire
Partager sur d’autres sites

 Salut @minos,

Oui pour le poussoir et tu relies le rouge et le marron ensemble sur la sortie de la variation (le noir étant la phase, il me semble) mais les lampes utilisées dans le plafond et le miroir doivent être compatible avec la variation (dimmable) et comme il n'y a pas de neutre, il faudra peut-être prévoir un bypass.



Lien vers le commentaire
Partager sur d’autres sites

Le 30/08/2017 à 19:03, Did a dit :

il faut s'assurer qu'elles soient dimmables.

je viens de m'apercevoir que ce sont des ampoules en 12 V (plafond et miroir) , il t a des transfo



Alors pour les lampes du miroir ,

c 'est ça :






et pour le plafond , c 'est ça Halogen GU5.3 12V :










Lien vers le commentaire
Partager sur d’autres sites

De plus ce que je ne comprends pas , c 'est les couleurs de câble sur mon inter double alors qu'il y a bien la phase le neutre la terre sur le transfo de mes ampoules de miroir....:15:



bon y aussi de la poussière ..oups :3:




Lien vers le commentaire
Partager sur d’autres sites

 Avec des lampes halogènes, pas de problème avec les variateurs, les spots du miroir sont certainement en 20W, il faut regarder maintenant la puissance de celles du plafond et les additionner pour connaitre la puissance totale et vérifier qu'elle ne dépasse pas la puissance max du FGD.



Lien vers le commentaire
Partager sur d’autres sites

 Donc ça passe, la puissance max du FGD est de 250W, tu as de la marge (je n'y pensais plus mais en plus, la puissance indiquée est celle en 12V).

Pour les lampes halogènes au dessus du miroir, ne mets pas les doigts dessus, ou utilises une feuille de PQ pour les manipuler, elles grilleront moins souvent.



Lien vers le commentaire
Partager sur d’autres sites

 D'après ce que je vois sur tes premières photos, la phase doit être le noir qui arrive sur le commun du va-et-vient au milieu (il alimente aussi celui de droite) et commande donc le fil marron pour le miroir (que l'on retrouve sur ta dernière photo avec la poussière) et le rouge de droite pour le plafond.

Alors si tu pars sur le schéma sans neutre,






tu mets ton noir sur L (à la place du rouge du schéma) et tu réunis le noir et le rouge sur le bornier de variation (à la place du orange du schéma), ensuite il te reste à mettre deux nouveaux fils entre le poussoir et Sx et S1 (n'oublies pas le pont entre Sx et N).





Lien vers le commentaire
Partager sur d’autres sites

 Avec les halogènes, je ne pense pas que tu aies besoin de bypass, c'est pour les petites charges (lampes Led).

Essayes déjà sans et s'il y a un scintillement, tu pourras toujours l'ajouter (un seul suffit) mais d'après moi, pas besoin.



Lien vers le commentaire
Partager sur d’autres sites

 C'est un transfo ou un convertisseur? Peut-être qu'il n'est pas compatible avec les dimmer, quelle puissance fait-il? Si tu as 3 lampes de 20W, il en faudrait un de 70W.

Le grésillement s'arrête quand le FGD est à 90-100%?

Jamais vu ce message, et pour les paramètres du FGD, je ne touche à rien.



Lien vers le commentaire
Partager sur d’autres sites

il y a 3 minutes, Did a dit :

C'est un transfo ou un convertisseur? Peut-être qu'il n'est pas compatible avec les dimmer, quelle puissance fait-il





Je regarderai demain ce qu'il y de marqué dessus...



c 'est quoi tu appelles convertisseur ...? un truc qui convertit ...:3:



c 'est quoi la différence ...?



merci encore Did

Lien vers le commentaire
Partager sur d’autres sites

 Qui convertit la tension.

Un transfo, c'est juste des enroulements de fils de cuivre où tu as un primaire et un secondaire alors qu'un convertisseur, c'est une carte électronique plus petite et moins lourde (je schématise).

Lien vers le commentaire
Partager sur d’autres sites

Le 01/09/2017 à 22:29, Did a dit :

C'est un transfo ou un convertisseur?

@Did



Voici la bête :






Sur le bandeau d’éclairage , il y a un interrupteur que que j'ai chainté et une prise 220V :










Comme pour l'inter ci-dessus , je pense que je vais dégager la prise qui est relié à la boite de dérivation et refaire un test ...



:P et j 'ai aussi dégagé la poussière au passage , je sais pas si tu as vu ...B)

Lien vers le commentaire
Partager sur d’autres sites

 C'est mieux de débrancher la prise car un sèche cheveux en plus des lampes va grillé ton FGD.

Je ne me rend pas compte de la taille mais ça ressemble à un transfo. Je le remplacerais par une version électronique gradable (ou dimmable) comme celle-ci:

https://www.google.fr/search?q=transfo+électronique+halogène+70W&client=firefox-b&dcr=0&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwj578uy3YjWAhVGBsAKHbchBGsQsAQIaQ&biw=1221&bih=914#imgdii=F_iICbzPGmk4VM:&imgrc=0AC9nUTHe9BTiM:



Lien vers le commentaire
Partager sur d’autres sites

@Did

Il y a 5 heures, Did a dit :

C'est mieux de débrancher la prise



Oui je te rassure c'est ce que j'ai fait ...:D



Crois tu que ceci peux faire l'affaire, pas trop puissant ? ....:

https://www.amazon.fr/Osram-Transformateur-Halotronic-halogènes-Puissance/dp/B000SIDDZS/ref=pd_cp_229_1?_encoding=UTF8&psc=1&refRID=AN77CTK1ZNY2T53WYMGK






ou dois-je rester sue une puissance de 70W

https://www.amazon.fr/OSRAM-HALOTRONIC-MOUSE-transformateur-électronique/dp/B0010W2EAQ






J 'aimerai commander chez Amazon ( compte Prime sans frais de livraison   ...:74:



Merci pour ton avis,

Lien vers le commentaire
Partager sur d’autres sites

il y a 21 minutes, Did a dit :

35W, c'est la puissance maxi

Y a un truc qui m’échappe ...:3:



35W , c'est la puissance mini  je pense .. la maxi c'est 105W   => EUR 13,49

35-105 W

l'autre c 'est 20-70W  => EUR 15,99
