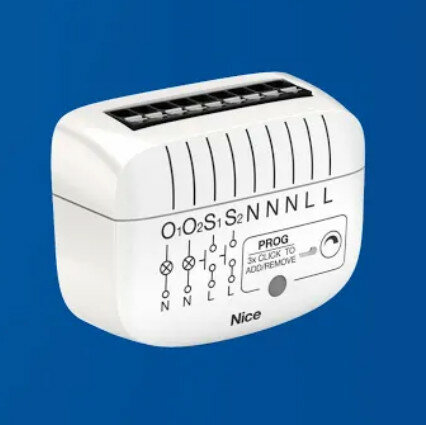

mprinfo Posté(e) samedi à 10:48 Signaler Posté(e) samedi à 10:48 Fibaro - Module Double Dimmer Fgd-223 "Nouveauté 2026" manuel d'utilisation DESCRIPTION DU PRODUIT DoubleDimmer-Control est conçu pour gérer deux charges lumineuses indépendantes, en particulier celles basées sur la technologie LED. Il est destiné à l’installation dans les boîtiers de commutateurs muraux standard. Il peut également être installé, selon ses spécifications techniques, où il est nécessaire de contrôler les circuits d’éclairage faiblement mables ou non dimmables. DoubleDimmer-Control permet de contrôler les appareils connectés soit via le réseau Z-Wave® Plus ou un interrupteur mural. Il permet de commuter ou de graduer deux circuits de charge indépendamment ou en parallèle. L'appareil surveille la consommation d'énergie de charge, la consommation d'énergie et les valeurs de tension du secteur. Ces données sont envoyées au hub via le réseau Z-Wave®. Principales caractéristiques de DoubleDimmer-Control Contrôle de deux circuits lumineux Compatible avec tout hub Z-Wave® ou Z-Wave Plus® Prise en charge du mode protégé (mode de sécurité réseau Z-Wave®) avec cryptage AES-128 Prise en charge de la fonction SmartStart Posséder un contrôle avancé des microprocesseurs Envoi de notifications de problèmes de charge/grille Se souvenir du dernier niveau d'éclairage défini Permettre de définir votre niveau de luminosité préféré Permettre de régler l'heure d'arrêt automatique Travailler avec des types de commutateurs momentanés et de bascule Installable dans des boîtiers de commutation murale de dimensions appropriées conformément à la réglementation applicable Mesure de la puissance active de la charge, de l'énergie consommée et de la tension du secteur Compatible avec les lumières LED dimables Mesure de la puissance active de la charge, de l'énergie consommée et de la tension du secteur Compatible avec les lumières LED dimables Compatibilité totale avec les appareils Z-Wave Plus® Cet appareil peut être utilisé avec tous les appareils accrédités avec le certificat Z-Wave® Plus et est compatible avec ces appareils produits par d'autres fabricants. Tous les appareils non exploités par batterie au sein du réseau agissent comme des répéteurs pour augmenter la fiabilité du réseau. L'appareil est un produit Z-Wave® Plus activé par la sécurité et un hub Z-Wave® activé par la sécurité doit être utilisé pour utiliser pleinement le produit. SPÉCIFICATIONS La charge appliquée et le DoubleDimmer-Control peuvent être endommagés si la charge appliquée est incompatible avec les spécifications techniques. Ne connectez pas les charges plus grandes que celles recommandées! Paramètres matériels Tableau 1 – DoubleDimmer-Control – Paramètres matériels Paramètre Valeur Plage de tension d'alimentation 220–240 VAC 50/60 Hz Protocole radio Z-Wave (puce de la série 800) Bande de radiofréquence EU: 868.4 MHz, 869,85 MHzAH: 919,8 MHz, 921,4 MHz Max. puissance de transmission +6dBm Gamme Jusqu'à 100 m en extérieur Jusqu'à 30 m à l'intérieur Annonces En fonction du terrain et de la structure du bâtiment Types d'appareils pris en charge Charges LED dimmables et non dimmables de 220 à 240 V (ampoules) 12–24 V LED ou halogènes avec transformateurs électroniques gradables Pilotes LED dimmables (par exemple, dans les bandes LED) Courant de canal de LEDs 0,3 A Consommation d'énergie interne (état stable) moins de 500 mW Consommation d'énergie interne (état actif) moins de 1 W Protection contre les surintensités Chaque canal Température de fonctionnement 0–40oC Pour l'installation dans des boîtes Ø = 50 mm, dept ≥ 60 mm Dimensions (Hauteur × Largeur × Profondeur) 45 x 37 x 20 mm Humidité ambiante jusqu'à 95% sans condensation et gaz agressifs Classe de protection d'entrée IP20 Respect des directives de l'UE RoHS 2011/65/EU, 2015/863/UE et RED 2014/53/UE Note La charge maximale est de 0,3 A par canal, ce qui signifie un maximum de 70 W pour une charge avec facteur de puissance = 1 à 230 VAC. Vous pouvez connecter les deux canaux de DoubleDimmer-Control avec un fil pour que l'appareil fonctionne comme s'il avait un seul canal avec une charge maximale de 0,6 A, ce qui signifie un maximum de 140 W pour une charge avec facteur de puissance = 1 à 230 VAC. Le paramètre 202 doit être réglé sur 1 – Sorties connectées. Puissance de charge La mesure de la puissance active de la charge connectée à la sortie permet une surveillance en temps réel de la valeur de charge. La puissance est exprimée en watts [W]. Tension principale Le dispositif permet une surveillance en temps réel de l'état de l'alimentation du secteur. La valeur est donnée en volts (V). Note La certification IEC s’applique dans les pays de l’UE et dans la plupart des pays utilisant 220 à 240 V~. Installation de DoubleDimmer-Control Éteignez la tension du secteur (désactivez le fusible). Ouvrez la boîte d'interrupteur mural. Connectez l'appareil selon l'un des schémas suivants.Notes pour les diagrammes S1 – Terminal pour le 1er interrupteur mural S2 – Terminal pour le 2ème interrupteur mural L – Terminal pour le lead live connecté en interne O1 – Terminal de sortie du 1er canal O2 – Terminal de sortie du 2ème canal N – Terminal pour le lead neutre connecté en interne PROG – Bouton de service (utilisé pour ajouter/supprimer l’appareil et naviguer dans le menu) Après vérification de l'exactitude de la connexion, réactivez la tension du secteur. Ajoutez l'appareil au réseau Z-Wave. Éteignez la tension du secteur, puis placez l'appareil dans la boîte de commutateur mural. Fermez la boîte de commutateur mural et réactivez la tension du secteur. S1 et S2 ont pour fonction d'activer le mode d'apprentissage. Vous pouvez activer le mode d'apprentissage (ajout/suppression) pendant 10 minutes après l'allumage de l'appareil. Par défaut, l'interrupteur connecté à la borne S1 allume/s'éteint et dims/éclaircit la première charge, tandis que l'interrupteur connecté à la borne S2 s'allume/s'éteint et dims/éclaire la seconde charge. Avec l'orientation des boutons de paramètre 24, vous pouvez modifier l'affectation d'entrée sans avoir besoin de changer les connexions électriques Après avoir allumé la tension du secteur, l'indicateur LED signale l'état d'inclusion du réseau Z-Wave avec une couleur: Vert – l’appareil ajouté au mode non sécurisé, S0 ou S2 Unauthenticated Magenta – l’appareil ajouté au mode S2 Authenticated Rouge – l’appareil n’est pas ajouté Installation de DoubleDimmer-Control avec contournements NICE LED Adaptateur est compatible avec NICE DoubleDimmer-Control (FGD-223). Nous vous recommandons d'installer un adaptateur LED lorsque des ampoules LED de faible puissance sont utilisées. NICE LED Adaptateur aide à empêcher la lueur ou le scintillement des lumières lorsqu’elles sont éteintes. Vous pouvez installer un bypass par canal. Connexion de commutateur d'escalier AJOUT DE DISPOSITIF À Z-WAVE NETWORK Si vous rencontrez des problèmes d'ajout, de suppression ou d'utilisation des commutateurs muraux connectés aux terminaux S1 ou S2, utilisez le bouton PROG situé sur le boîtier de l'appareil. L'appareil essaie de s'ajouter après avoir appuyé sur l'interrupteur 3 fois. Ajout (Inclusion) – Le mode d’apprentissage du périphérique Z-Wave permet d’ajouter l’appareil au réseau Z-Wave existant. Ajout du périphérique au réseau Z-Wave manuellement Placez DoubleDimmer-Control dans la plage directe de votre hub Z-Wave. Définissez le hub principal pour ajouter du mode (sécurisé ou non sécurisé). Pour plus d'informations, consultez le manuel du hub. Appuyez rapidement sur le commutateur S1 ou S2, ou sur le bouton PROG, trois fois. Si vous ajoutez l’appareil en mode Security S2 Authenticated, entrez le code PIN étiqueté sur l’appareil. Le code PIN est également une partie non sous-liminée de la clé spécifique de l'appareil (DSK) étiquetée au bas de la boîte. Attendez que le processus d'ajout se termine. L'ajout réussi est confirmé par le message du moyeu Z-Wave et l'indicateur LED de l'appareil: Vert – réussi (mode non sécurisé, S0, S2 non authentifié) Magenta – réussi (mode Authenticaté S2 de Sécurité) Rouge – pas de succès Ajout de SmartStart La solution SmartStart permet d'ajouter des produits dans le réseau Z-Wave en scannant le code QR Z-Wave présent sur le produit avec un hub fournissant l'inclusion SmartStart. Un produit SmartStart est ajouté automatiquement dans les 10 minutes suivant l'allumage de la gamme réseau. Note Pour utiliser la solution SmartStart, votre hub doit prendre en charge le mode Sécurité S2. Pour plus d'informations, consultez le manuel du hub. Pour ajouter l'appareil au réseau Z-Wave en utilisant SmartStart: Annonces Entrez la chaîne DSK complète dans votre hub. Si votre hub prend en charge la numérisation QR, analysez le code QR sur l'étiquette. Alimentez l'appareil en allumant la tension du secteur. L’indicateur LED commence à clignoter en jaune – attendez que le processus d’ajout se termine. L'ajout réussi est confirmé par le message du moyeu Z-Wave et l'indicateur LED de l'appareil: Vert – réussi (mode non sécurisé, S0, S2 non authentifié) Magenta – réussi (mode Authenticaté S2 de Sécurité) Rouge – pas de succès Note En cas de problème d'ajout de l'appareil, réinitialisez l'appareil et répétez la procédure d'ajout. OPÉRATION DE L'APPAREIL Contrôle de double contrôle de gradateur avec bouton PROG Double Dimmer-Control est équipé du bouton PROG, qui permet d'utiliser le menu et d'effectuer les actions énumérées dans le tableau ci-dessous. Tableau 2 – Double Dimmer-Control – Actions de bouton PROG Action Résultat 1x clic Sélectionnez une position de menu souhaitée (si le menu est actif) Allumez/désactivez les deux canaux (le 1er et le 2e) 3x clic Envoyer le cadre de commande Node Info Z-Wave (ajout/suppression) Tenir Entrez le menu Réinitialiser Double Dimmer-Control Éteignez la tension du secteur (désactivez le fusible). Supprimer Double Dimmer-Control de la boîte de commutateur mural. Allumez la tension du secteur. Appuyez sur le bouton PROG pour saisir le menu. Attendez que l'indicateur LED visuel brille jaune (position 1). Relâchez rapidement et cliquez à nouveau sur le bouton PROG. Après quelques secondes, l'appareil redémarre, ce qui est indiqué par l'indicateur LED rouge. Annonces SUPPRESSION DE L'APPAREIL DU RÉSEAU Z-WAVE Vous pouvez supprimer l'appareil du réseau Z-Wave à l'aide de commutateurs (S1 ou S2) pendant 10 minutes après l'alimentation de l'appareil. Suppression (exclusion) – Le mode de suppression du périphérique Z-Wave permet de retirer l’appareil du réseau Z-Wave existant. Pour supprimer l'appareil du réseau Z-Wave: Placez Double Dimmer-Control dans la plage directe de votre hub Z-Wave. Réglez le hub principal sur le mode de suppression. Pour plus d'informations, consultez le manuel du hub. Appuyez rapidement sur le commutateur S1 ou S2, ou sur le bouton PROG, trois fois. Note Cette fonction pour les commutateurs S1 et S2 est disponible pendant 10 minutes après l'alimentation de l'appareil. Attendez que le processus de suppression se termine. La suppression réussie est confirmée par le message du moyeu Z-Wave et l'indicateur LED rouge. CONSOMMATION D'ÉNERGIE ET D'ÉNERGIE Double Dimmer-Control nécessite que la charge connectée ait une consommation d'énergie de 5 W ou plus pour mesurer correctement la puissance et l'énergie. La mesure de la puissance peut refléter les fluctuations de tension du secteur en +/- 10%. Double Dimmer-Control mesure la puissance et l'énergie consommée séparément pour chaque canal. La débranchement du module de l’alimentation n’efface pas les données de consommation d’énergie stockées. Annonces La valeur de puissance est envoyée au hub principal Z-Wave toutes les heures. si la puissance actuelle diffère de plus de 20% de la valeur envoyée dans le rapport précédent. La valeur d'énergie consommée est envoyée au moyeu principal Z-Wave et enregistrée dans la mémoire de l'appareil toutes les heures. si l'énergie actuelle diffère de plus de 1 kWh de la valeur envoyée dans le rapport précédent. La technologie de microcontrôleur la plus avancée effectue la mesure, assurant une précision et une précision maximales (+/- 5%) pour des charges supérieures à 5 W. Puissance active électrique – la puissance qu’un récepteur d’énergie convertit en travail ou en chaleur. L'unité de puissance active est watt [W]. L’énergie électrique – l’énergie consommée par une charge connectée sur une période de temps. Les consommateurs d'électricité sont facturés sur la base de l'énergie active utilisée pendant une unité de temps donnée, qui est le plus souvent mesurée en kilowattheures [kWh]. Un kilowattheure équivaut à un kilowatt de puissance consommée sur une heure: 1 kWh = 1000 Wh. ASSOCIATIONS Association (appareils de liaison) – Contrôle direct d’autres appareils au sein du réseau Z-Wave à l’aide du commutateur mural connecté à Double Dimmer-Control. L'association permet à Double Dimmer-Control de contrôler les appareils directement inclus dans le réseau Z-Wave tels que les gradateurs, les commutateurs ou les volets roulants. Les associations assurent le transfert direct de commandes de commande entre les dispositifs, ce qui est effectué sans l'implication du moyeu principal et nécessitant que le dispositif associé soit à portée directe. Double Dimmer-Control prend en charge le fonctionnement des périphériques multicanaux, qui contiennent deux ou plusieurs circuits au sein d'une seule unité physique. Double Dimmer-Control prend en charge cinq groupes d'associations, répertoriés dans le tableau ci-dessous. Tableau 3 – Double Dimmer-Control – Groupes d’association Groupe d'association Nom du groupe Description Utilisation 1 m Ligne de vie Rapporte l'état de l'appareil Hub principal par défaut 2 et On/Off S1 Affecté à un commutateur connecté à la borne S1 Utilise la classe de commande de base 3e rd Variateur S1 Affecté à un commutateur connecté à la borne S1 Utilise la classe de commande multiniveau 4èmeth On/Off S2 Affecté à un commutateur connecté à la borne S2 Utilise la classe de commande de base 5èmeth Variateur S2 Affecté à un commutateur connecté à la borne S2 Utilise la classe de commande multiniveau Double Dimmer-Control permet de contrôler jusqu'à cinq appareils réguliers ou multicanaux par groupe dans les groupes d'association 2 à 5. Le groupe Lifeline est réservé uniquement au hub, de sorte qu'un seul nœud peut lui être attribué. Lorsque le mode d'arrêt automatique est activé sur l'un des points de terminaison, et que l'heure d'arrêt automatique s'écoule, aucune commande d'association n'est envoyée, à l'exception du groupe Lifeline. manuel d'utilisation 2
mprinfo Posté(e) samedi à 10:55 Auteur Signaler Posté(e) samedi à 10:55 Voici la documentation officiel en francais IS0975A00FR.pdf
Lazer Posté(e) samedi à 10:56 Signaler Posté(e) samedi à 10:56 Top ce module, et merci pour la présentation détaillée En revanche, utilisable pour des LED uniquement, car maximum 70 W par canal, je ne peux même pas l'utiliser pour ma SDB avec ses 3 spots halogènes de 40W chacun ! Ni même mon salon et ma salle à manger d'ailleurs, bien qu'utilisant cette fois-ci uniquement des spots LED mais en trop grand nombre... C'est quand même une grosse limitation sur laquelle il faut être vigilant.
mprinfo Posté(e) samedi à 11:04 Auteur Signaler Posté(e) samedi à 11:04 voici une petite présentation en vidéo de ce module 1
mprinfo Posté(e) samedi à 12:32 Auteur Signaler Posté(e) samedi à 12:32 A priori fibaro a modifié la connectique.Plus besoin de tournevis. 1 fll par connecteur Je me demande si ce module ne sera pas un peu plus largeEnvoyé de mon Pixel 8 Pro en utilisant Tapatalk
fredokl Posté(e) samedi à 23:15 Signaler Posté(e) samedi à 23:15 Par contre contrairement au Dimmer 2 - FGD212, il faut obligatoirement le neutre on dirait. Pas cool. 1
